電接點壓力表是用于測量對銅和銅合金不起腐蝕作用的氣體、液體介質的正負壓力，并在壓力達到預定值時發出信號，接通控制電路，達到自動控制的報警得目的。
在電接點壓力表裝置的電接觸信號針上，裝有可調節的永久磁鋼，可以增加接點吸力，加快接觸動作，從而使觸點接觸可靠，消除電弧，能有效的避免儀表由于工作環境振動或介質壓力脈動造成觸點的頻繁關斷。所以電接點壓力表具有動作可靠、使用壽命長、觸點開關功率較大等優點。

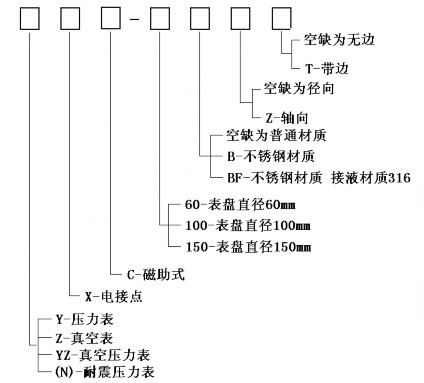

產品選型

AK-YTZ遠傳壓力表

AK-YTZ電阻遠傳壓力表

1、適用于測量對鋼及銅合金不起腐蝕作用的液體、蒸汽和氣體等介質的壓力。因為在電阻遠傳壓力表內部設置一滑線電阻式發送器,故可把被測值以電量傳至遠離測量的二次儀表上,以實現集中檢測和遠距離控制。此外，本壓力表并能就地指示壓力，以便于現場工作檢查。

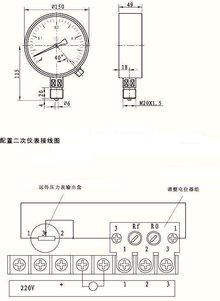

2、主要技術指標滑線電阻式發送器接線圖

AK-YTZ電阻遠傳壓力

表使用環境條件:-40~60℃，相對濕度不大于85%，且振動和被測(控)介質的急劇脈動應對儀表 正常工作無明顯影響。

溫度影響:使用溫度偏離20±5℃時，其溫度附加誤差不大于0.4%/10℃

精確度等級:1.6級

發送器起始電阻值:30~20Ω

發送器滿度電阻值:340~400Ω

發送器接線端外加電壓不大于6V

電阻遠傳壓力表使用環境條件:-40~60℃，相對濕度不大于85%，且振動和被測(控)介質的急劇脈動應對儀表正常工作無明顯影響。

溫度影響:使用溫度偏離20±5℃時，其溫度附加誤差不大于0.4%/10℃

技術指標

  測量范圍

Mpa

0~0.16 ，0~0.25 ，0~0.4 ，0~0.6

0~1.0 ，0~1.6 ，0~2.5 ，0~4

0~6 ，0~10 ，0~16 ，0~25 ，0~40

-0.1~0.06 ，-0.1~0.15 ，-0.1~0.3 ，-0.1~0.5

-0.1~0.9 ，-0.1~1.5 ，-0.1~2.4

工作條件

(1)環境溫度:-40~60℃

(2)工作壓力:

靜 負 荷:用至測量上限值的3/4

交變負荷:用至測量上限值的2/3

短時壓力:用至測量上限值

(3) 相對溫度:<85%

結構原理

本電阻遠傳壓力表由一個彈簧管壓力表和一個滑線電阻式發送器等所組成.電阻遠傳壓力表機械部分

的作用與一般彈簧管壓力表相同。由于電阻發送器系統設置在齒輪傳動機構上，因此,當齒輪傳動機構中

的扇形齒輪軸產生偏轉時，電阻發送器的轉臂(電刷)也相應地得以偏轉，由于 電刷在電阻器上滑行，

使得被測壓力值的變化變換為電阻值的變化，而傳至二次儀表上，指示出一 相應的讀數值。同時，一次

儀表也指示出相應的壓力值。

遠傳壓力表有數字遠傳壓力表，電接點遠傳壓力表，電阻遠傳壓力表，差動遠傳壓力表，耐震電阻遠傳壓力表等
